Altium Designer (bis Version 20)

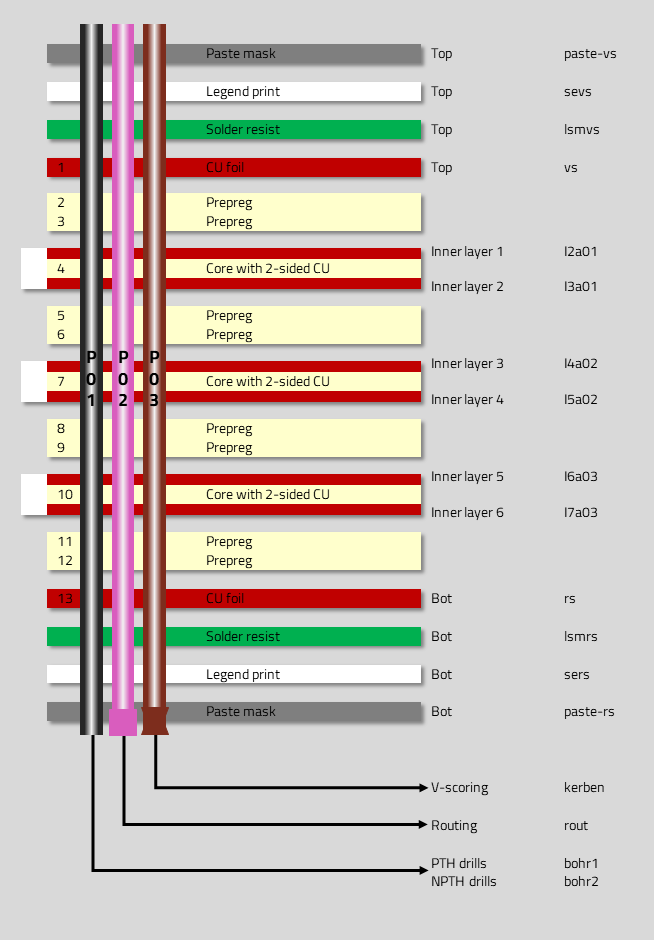

Die Layer-Belegungsliste in Altium Designer haben wir wie folgt vorgesehen. Bitte senden Sie uns mit den Daten Ihre Ausgabeinformationen, falls unsere Liste von Ihrer abweicht.

EAGLE (bis Version 9.6.0)

Die Eagle CAD-Software ist in der Lage, Ihre Leiterplattendaten im Extend Gerber Format auszugeben. Gerne können Sie uns auch die Original *.brd Daten senden. In diesem Fall übernehmen wir die Ausgabe ins Ext. Gerber Format für Sie.

Für EAGLE stellen wir Ihnen zum Download verschiedene DRU Files bereit.

Falls wir mit Ihrer Bestellung keine anderen Informationen erhalten, verwenden wir die in der Tabelle aufgeführten Einstellungen.

Eagle sieht unter anderem octagonale Padformen vor, die bei der Weiterverarbeitung teilweise zu Fehlinterpretationen in anderen Systemen führen können. Um solchen Schwierigkeiten vorzubeugen, geben wir diese Formen als runde Pads aus.

Um Schriften korrekt darzustellen, sollten Sie in der Eagle Benutzeroberfläche (in den Einstellungen unter Verschiedenes) grundsätzlich IMMER „Vektor-Schrift“ aktivieren. Andernfalls kann es zu Darstellungsschwierigkeiten der Schrift kommen. Mit dem Suchbegriff „Vectorschrift“ finden Sie hierzu auch viele Informationen in der Eagle Hilfe.

Gerber RS274

Das Gerber-Format wurde ursprünglich für die Steuerung von Photoplottern verwendet. Hierbei wird zwischen Lichtquelle und lichtempfindlichen Film eine Blende eingebracht die je nach Anforderung unterschiedliche Form und Größe besitzt. Durch das Öffnen und Schließen der Blende und das Verfahren des Filmtisches wurden die Leiterbild- Informationen auf den Film gebracht. Die Photoplotter sind heute durch Laserplotter ersetzt.

Das Gerber-Format ist eine Variante des herkömmlichen NC-Formats. Von herkömmlichen NC-Formaten, wie z.B. Bohrdaten, unterscheidet es sich nur durch die Blendenwählcodes. Die Daten sind dabei in Blöcken angeordnet die eine Kombination der Kommandos für die Blendenauswahl, Blendenmodus (Blende auf/zu) und Bewegung (X- Y-Koordinaten) beinhalten. Die Daten werden blockweise verarbeitet. Um die Blenden am CAM-System definieren zu können wird eine Blendenliste benötigt die die Form und Größe der Blenden beschreibt. Diese muß meist manuell in das CAM-System eingegeben werden. Dies stellt einen erheblichen Aufwand für den Leiterplattenhersteller dar.

Gerber RS274x

Das Extended Gerber-Format (RS 274X) ist eine Erweiterung des Standard Gerber-Formats. Im Gegensatz zum Standard Gerber-Format wird keine Blendenliste gebraucht, da die Blenden-Informationen bereits im Datenfile beinhaltet sind. Beispiel für eine Gerber-Datei:

%ADDD11,C0.004%*
%ADDD12,C0.008%*
%ADDD13,S0.004%*
%ADDD14,S0.008%*
G54D10*
X0000Y0000D02*
X0000Y1000D02*
X1000Y1000D02*
X0000Y1000D02*
X0000Y0000D02*


ODB++

ODB++ ermöglicht einen optimierten Datentausch zwischen Design und Fertigung.

Es ermöglicht kürzere Durchlaufzeiten da alle Informationen für den Leiterplattenhersteller eindeutig definiert sind.

Es verbessert die Qualität durch das Vermeiden von Datenaustauschfehlern. Durch die eindeutige Definition sind keine verschiedenen Interpretationen möglich. Datenformate für die es verschiedene Dialekte gibt, wie z.B. RS274X, können auf verschiedenen CAM-Systemen unterschiedliche Resultate hervorrufen. Dadurch kann erheblicher Schaden entstehen.

Bei der Ausgabe der Layout-Daten entstehen kleinere Datenmengen da das Füllen von Flächen mit Vektoren vermieden wird. ODB++ ist ein voll erweiterbares ASCII-Datenformat mit den folgenden Vorteilen:

• Alle Daten befinden sich in einer Datei. Somit kann nichts verloren gehen.
• Grafische Daten werden exakt beschrieben. Es gibt kein unnötiges Ausfüllen von Kupferflächen oder Lötaugen mit Sonderformen die später beim Leiterplattenhersteller ersetzt werden müssen.
• Es können beliebig viele Attribute für die Elemente der Leiterplatte vergeben werden um diese Elemente zu beschreiben.
• ODB++ enthält eine CAD-Netzlisten-Beschreibung anhand derer der Leiterplattenhersteller die elektrischen Verbindungen während des Herstellungsprozesses auf ihre Übereinstimmung mit dem ursprünglichen Design überprüfen kann.
• ODB++ enthält eine Lagentabelle in der die Lagenbezeichnungen, die Lagenarten, die Polarität sowie die Reihenfolge der Lagen in der Leiterplatte definiert werden.
• Es enthält einen Lagenaufbau der die Stückliste und den Gesamtaufbau der Platine definiert.
• ODB++ enthält für Bohr- und Fräslagen die Zuordnung welche Bohrungen welche Lagen kontaktieren.
• Es können graphische Anmerkungen nach Post-it-Art angebracht werden.


TARGET 3001!

Die Layer Belegungsliste im Target System haben wir wie folgt vorgesehen. Bitte senden Sie uns mit den Daten Ihre Ausgabeinformationen falls unsere Liste von Ihrer abweicht.

Die Kupferlagen in Target 3001 bestehen immer aus 3 Lagen.

• Die Lage Kupfer enthält die Leiterbahnen
• Die Lage Fläche enthält evtl. vorhandene Massefläche
• Die Lage Lösch enthält die Sperrflächen um die Leiterbahnen (für Abstandsprüfung)
